概述
ICL1240 SoC 级联3T8R评估开发板
EVB1380/EVB1381开发套件搭载两颗ICL1240 SoC、3T8R 阵列、ARM M7 MCU和TYPE-C接口，支持SoC以SPI输出数据，SPI最高速率可达50Mbps。EVB1380/EVB1381开发套件帮助毫米波传感器的开发者快速评估ICL1240级联应用能力，且可基于开发所需要的雷达参数配置，自动生成寄存器配置。可实时观测和分析采集数据，轻松开发算法，实现多场景丰富应用。支持对ICL1240级联时多种工作模式的评估，包括TDM以及多波形设置等。
本开发套件提供两种天线设计的评估板，其中EVB1380为单贴片发射天线，EVB1381为双贴片发射天线，可用于不同应用场景下的雷达性能评估。
特点
完整硬件系统：集成两颗2T4R毫米波传感器芯片、搭载3T8R阵列，配套高性能MCU以及TYPE-C接口。
敏捷开发工具：完整的芯片评估系统，简洁易懂的雷达配置软件，实时信号质量和波形分析工具。
产品规格
|
工作频率 |
23.5~25 GHz |
|
扫频带宽 |
1.5 GHz (可配置） |
|
等效全向辐射功率 |
EVB1380：4~16 dBm可配置（默认16 dBm） EVB1381：6~18 dBm可配置（默认18 dBm） |
|
工作电压 |
5 V |
|
传感器SoC |
ICL1240 x 2（3T8R） |
|
硬件尺寸 |
50 mm x 40 mm |
电源及接口
支持USB口
支持SWD接口程序调试和烧录
配套工具

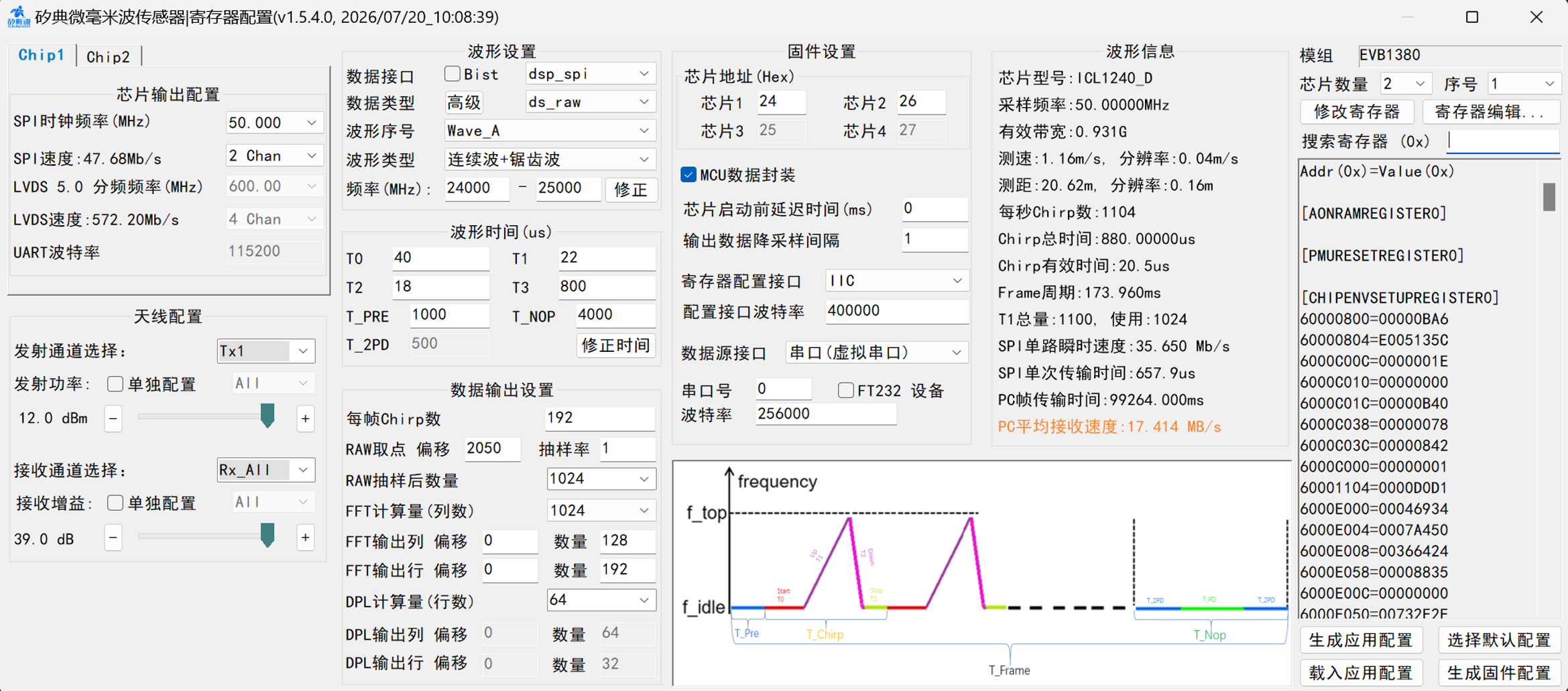

参数配置界面

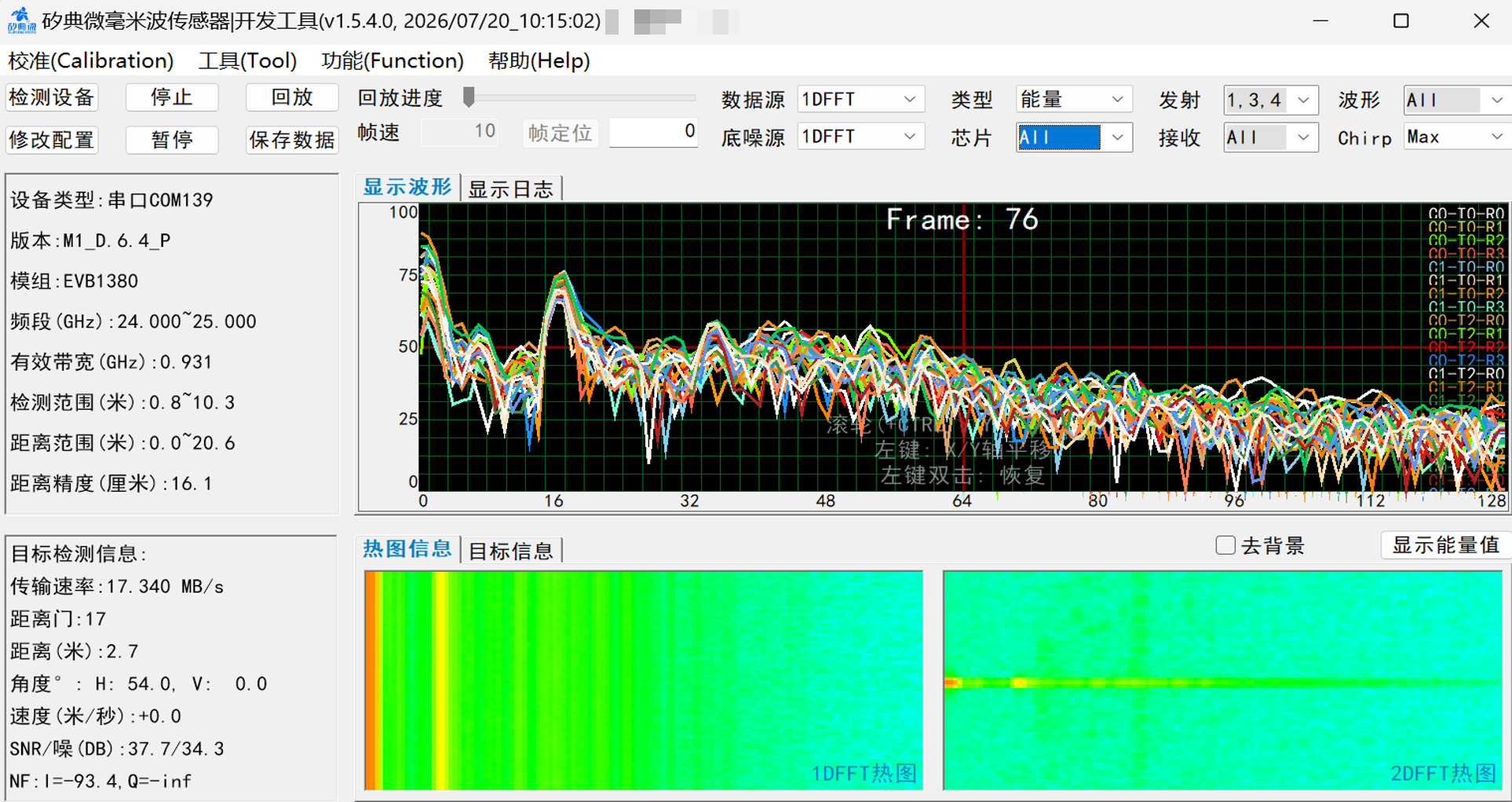

开发工具界面
适配丰富的应用场景
选型表
设计资源
| 标题 | 分类 | 版本 | 大小 | 发布时间 | 操作 |
|---|---|---|---|---|---|
| 毫米波传感器开发工具 | ONELAB开发工具 | 1.5.4.0 | 124.0 MB | 20260815 | 查看 |
