概述
配备阵列天线的ICL1240 SoC评估开发板
EVB1240开发套件包括天线板和数据采集板。天线板搭载ICL1240 SoC、2T4R L形阵列、ARM M7 MCU和USB接口，支持SoC以SPI输出数据，SPI最高速率可达50 Mbps；数据采集板搭载高性能FPGA与网口，支持SoC以LVDS输出数据，LVDS最高速率可达600 Mbps。
EVB1240开发套件帮助毫米波传感器的开发者快速评估芯片性能，且可基于开发所需要的雷达参数配置，自动生成寄存器配置。可实时观测和分析采集数据，轻松开发算法，实现多场景丰富应用。支持对ICL1240多种工作模式的评估，包括TDM、BPM以及多波形设置等。
基于开发套件的天线板，还可实现对ICL1240内置MCU的评估，内置MCU的主频为200 MHz，SRAM128 KB。
特点
完整硬件系统：集成2T4R毫米波传感器芯片、搭载L形阵列，配套高性能MCU以及TYPE-C接口。
敏捷开发工具：完整的芯片评估系统，简洁易懂的雷达配置软件，实时信号质量和波形分析工具。
产品规格
|
工作频率 |
23.5~25 GHz |
|
扫频带宽 |
1.5 GHz (可配置） |
|
等效全向辐射功率 |
4~16 dBm可配置 (默认16 dBm） |
|
工作电压 |
5 V |
|
传感器SoC |
ICL1240（2T4R） |
|
硬件尺寸 |
66 mm x 38 mm |
电源及接口
支持USB口
支持SWD接口程序调试和烧录
配套工具

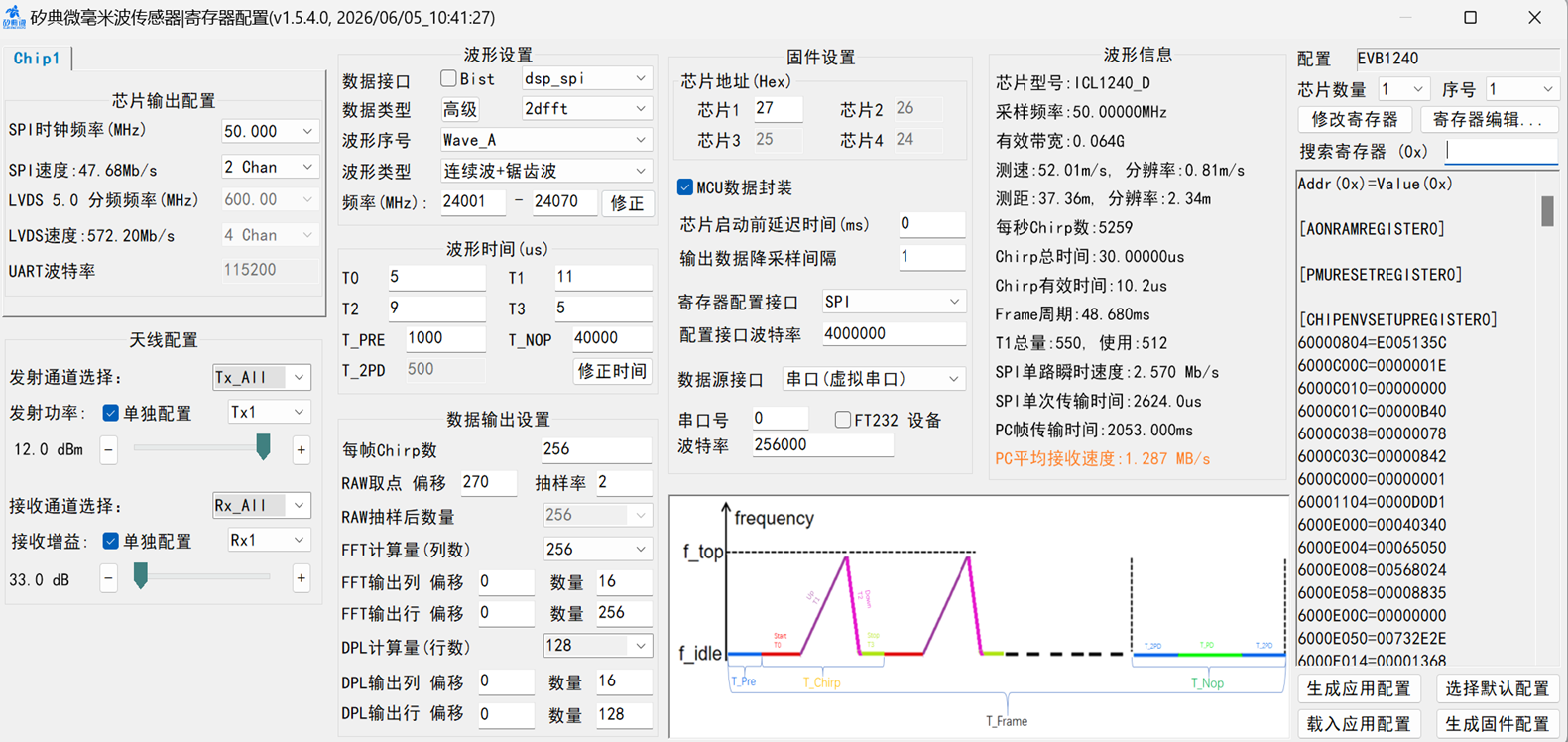

参数配置界面

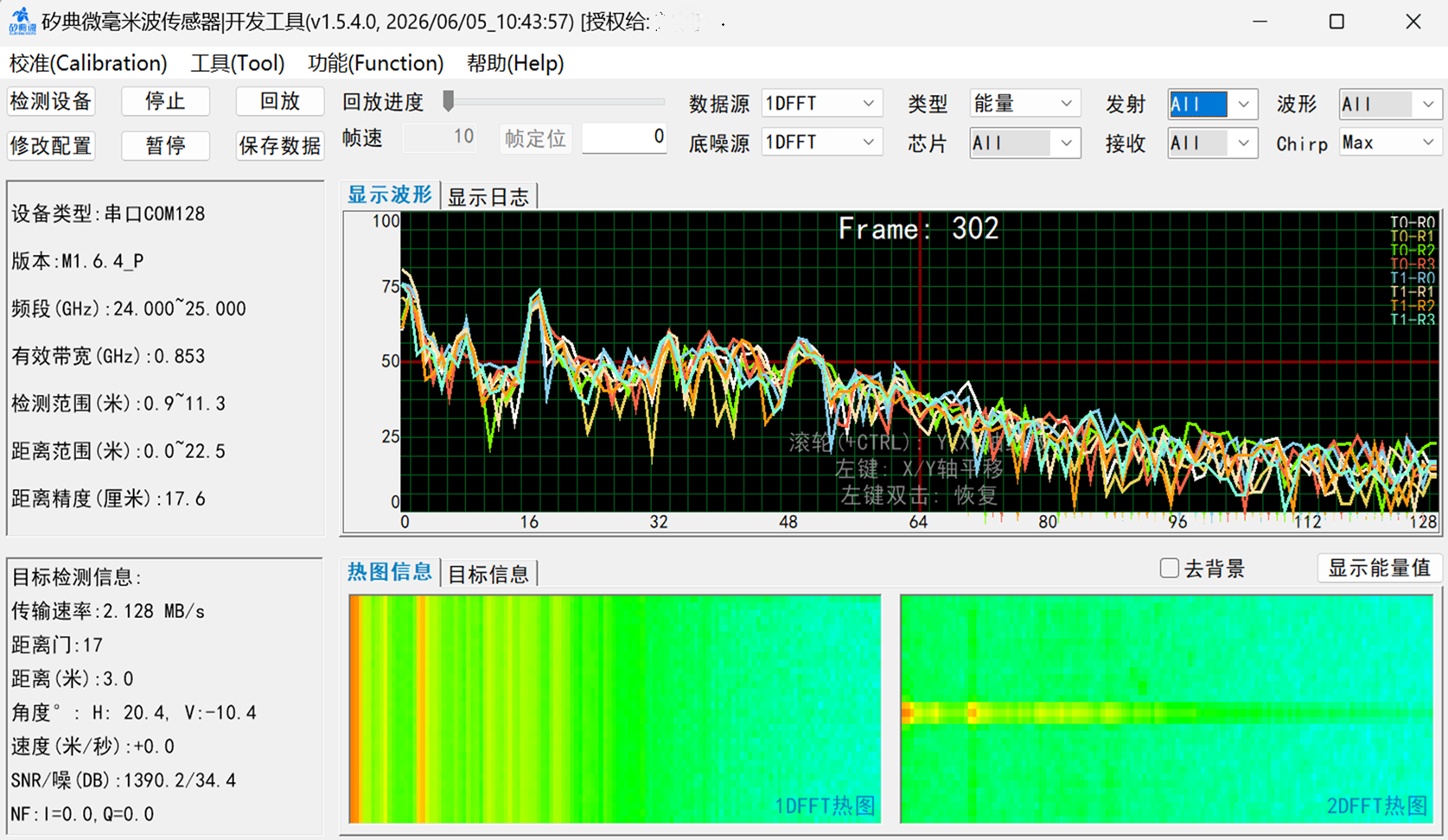

毫米波传感器开发工具界面

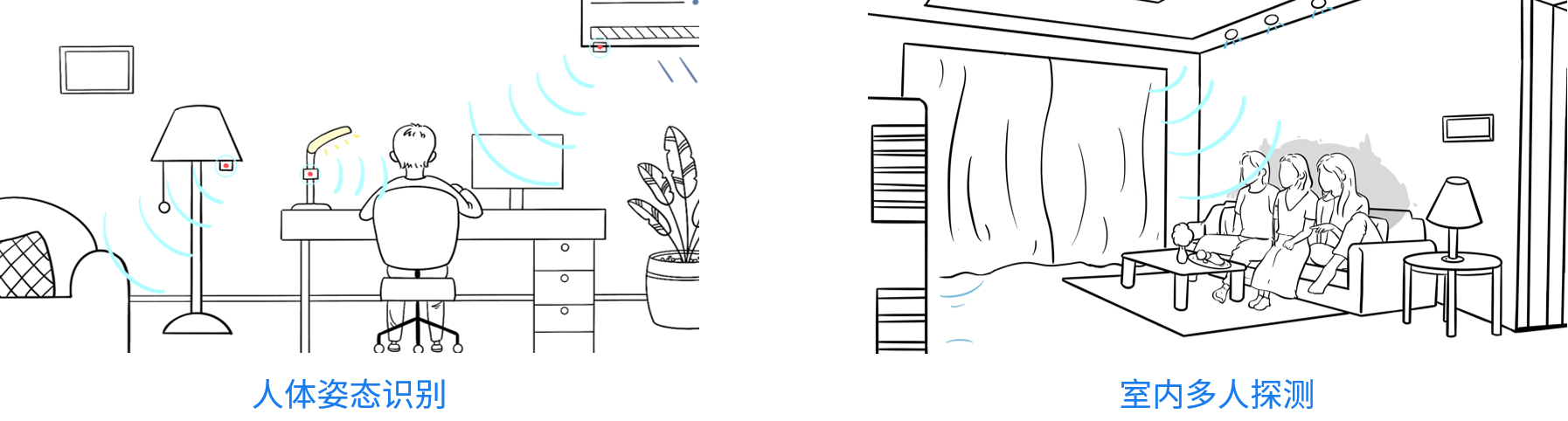

适配丰富的应用场景

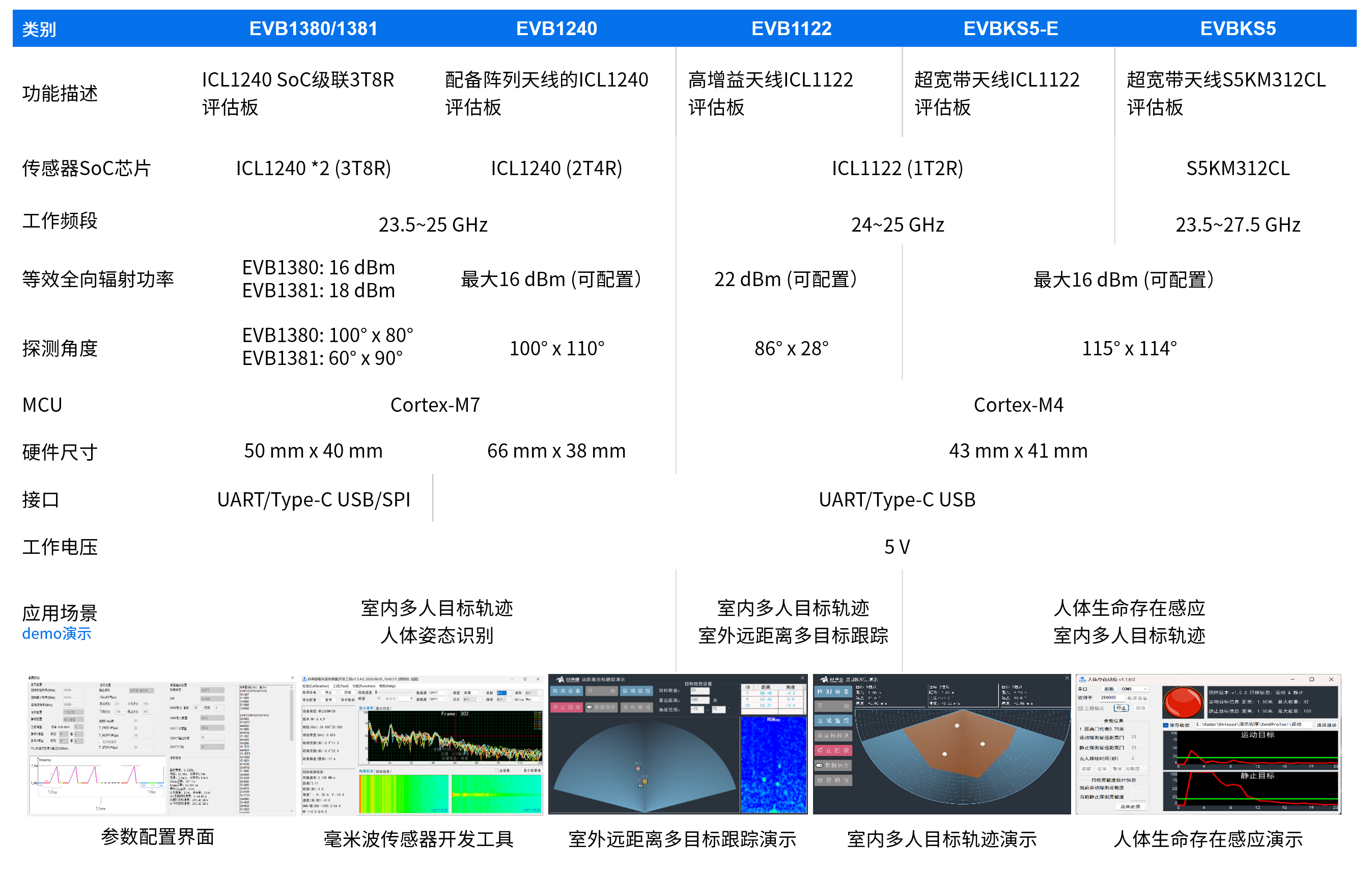

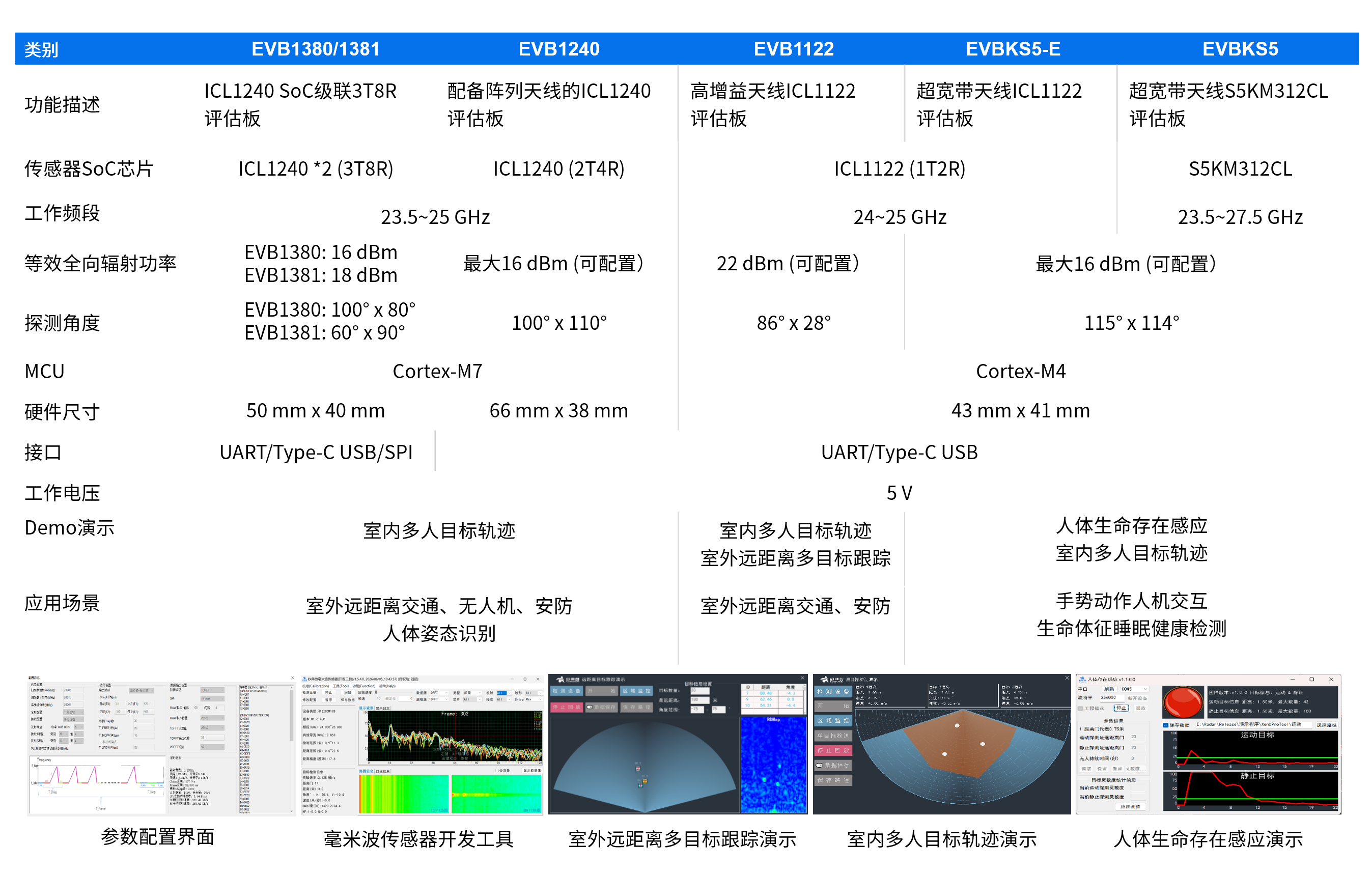

选型表
设计资源
| 标题 | 分类 | 版本 | 大小 | 发布时间 | 操作 |
|---|---|---|---|---|---|
| 毫米波传感器开发工具 | ONELAB开发工具 | 1.5.4.0 | 124.0 MB | 20260815 | 查看 |
