ICL1122 NEW
24G单发双收毫米波传感器芯片
English概述
ICL1122 SoC（1T2R）
——
ICL1122是矽典微创新μA级24G单发双收毫米波传感器芯片，兼具超低功耗（70μA）和大范围精确位置感知的超强探测能力。芯片采用全集成CMOS架构，集成了完整的毫米波传感器系统和信号处理，并具备无限级联功能。外围元器件少，简单易用。可以满足电池供电应用场景的超低功耗需求，以及室外场景的超大范围探测能力需求。适合丰富应用场景的多人轨迹检测及车辆行人监测。
产品特征
- 单芯片SoC方案，片上集成1 Tx, 2 Rx, ADC, PLL, DSP和PMIC等。强大的超分辨率，滤波和CFAR目标检测等片上算法实时检测多目标距离、速度和角度
- 极低调频误差、大动态范围，兼顾远近目标。优异的射频性能，配合无限级联能力，实现超150米范围的高精度多目标定位
- 片上集成电源管理，配合多级低功耗模式，可实现电池供电的uA级超低工作电流
主要参数
| 芯片 | ICL1122 |
| 通道数 | 1T2R |
| 调频带宽 | 24 ~25 GHz |
| 最大发射功率 | 12 dBm |
| 调频斜率 | 最快20 MHz/us |
| 调频误差 | 0.045％ @250 MHz，FCC/CE 合规 |
| 接收噪声系数 | 10 dB |
| PLL相位噪声 | -97 dBc @1 MHz |
| ADC | 2.5 MHz/16 bit |
| DSP | 超分辨率/滤波/CFAR目标检测等 |
| 接口 | I2C/SPI/UART |
| 工作电压 | 3.0 ~3.6 V |
| 平均电流 | 70 μA @0.3% 占空比 |
| 芯片级联 | 支持 |
| 高精度发射功率控制/检测 | 支持 |
| 封装形式及尺寸 | QFN32/4 mm x 4 mm |

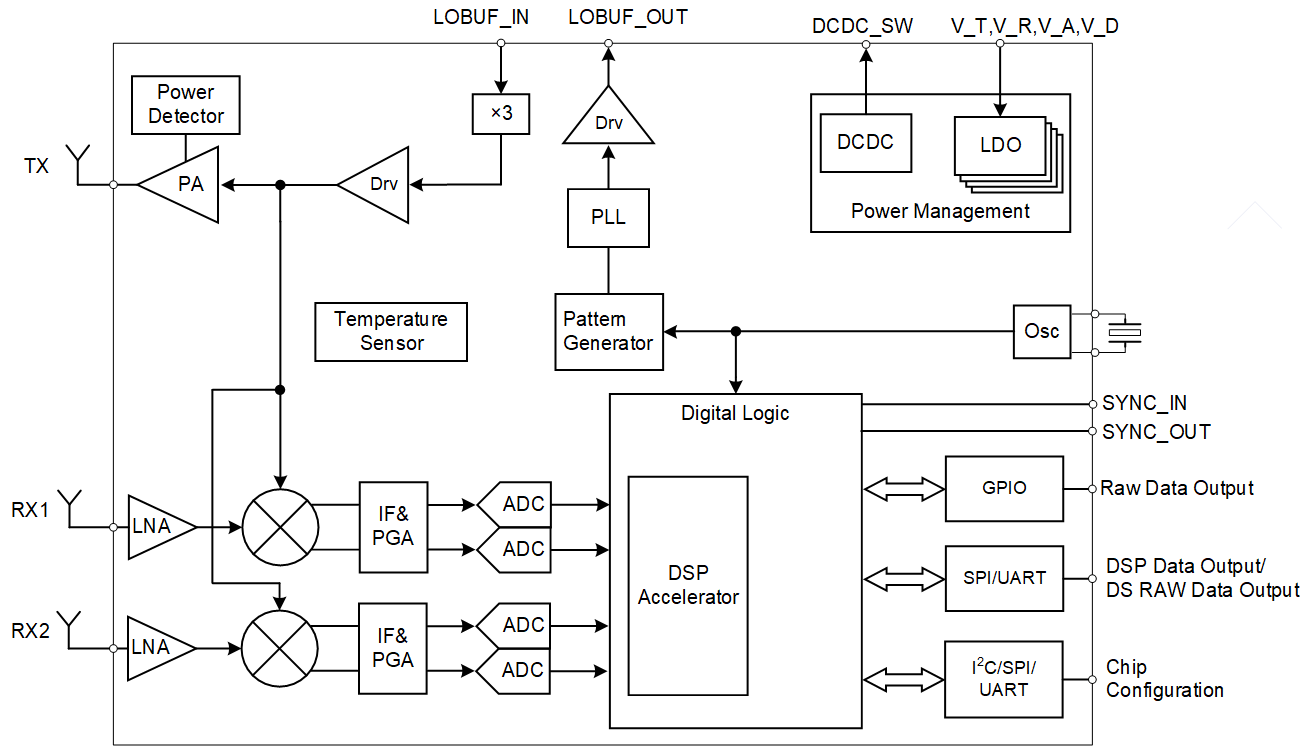

ICL1122芯片框图

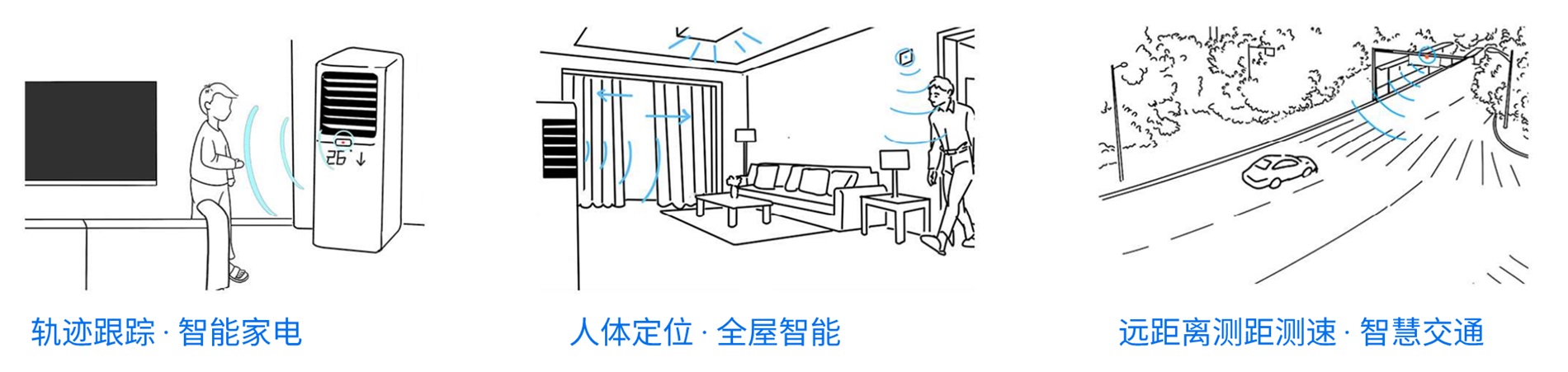

适配丰富的应用场景
