XenD101H | 静止人体生命存在毫米波传感器 NEW
人体生命存在感应·参考设计
概述
静止人体生命存在毫米波传感器
采用FMCW调频连续波技术，对空间内的静止、微动、运动的人体目标进行探测，通过精确的生命存在感应和测距算法，即可独立配置区间感应灵敏度，也可以自动化生成传感器配置参数，并提升抗干扰性能。挂顶检测的投影半径达到5米。可检测静坐人体，并具备对静卧和睡眠状态的人体检测能力。是真正的静止人体生命存在感知。
特征
-
覆盖更广：广覆盖兼容挂顶挂壁的检测方式 -
精准探测：具备静卧及睡眠状态的人体生命存在感知 -
轻松部署：自动化生成参数配置，快速适配多样化场景 -
量产无忧：易用的配套资源，快速导入量产 -
场景优化：常用应用场景的功能集成 -
极致成本：算法新适配佳，带来性能提升及更低的成本
产品规格
|
工作频段 |
24~24.25 GHz，FCC/CE合规 |
|
工作电压 |
3.3 V、5 V |
|
工作电流 |
50 mA |
|
传感器SoC |
S1系列 (1T1R) |
|
硬件尺寸 |
20 mm x 20 mm |
|
接口定义 |
UART,GPIO |
|
IAP功能 |
可升级 |

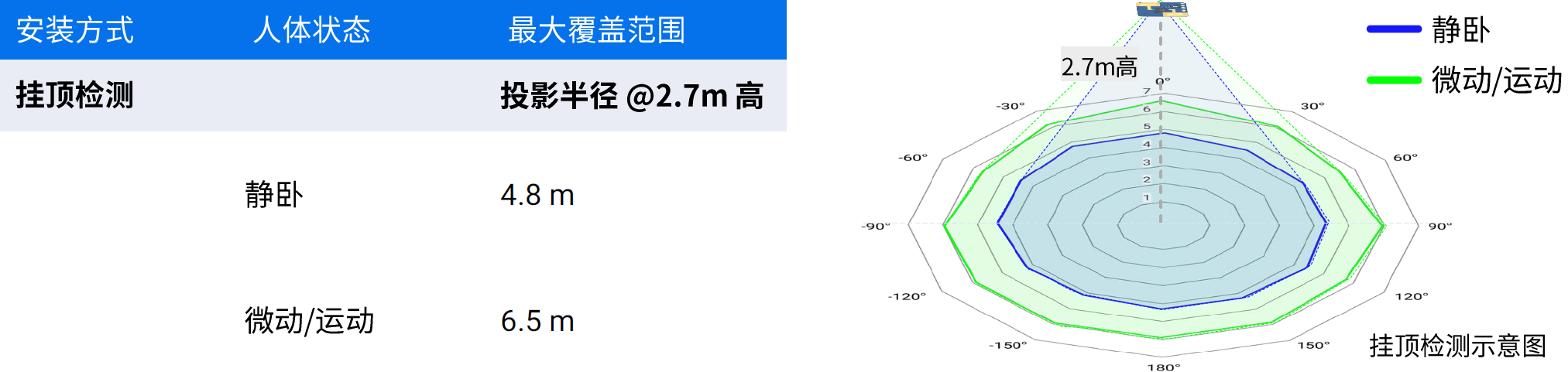

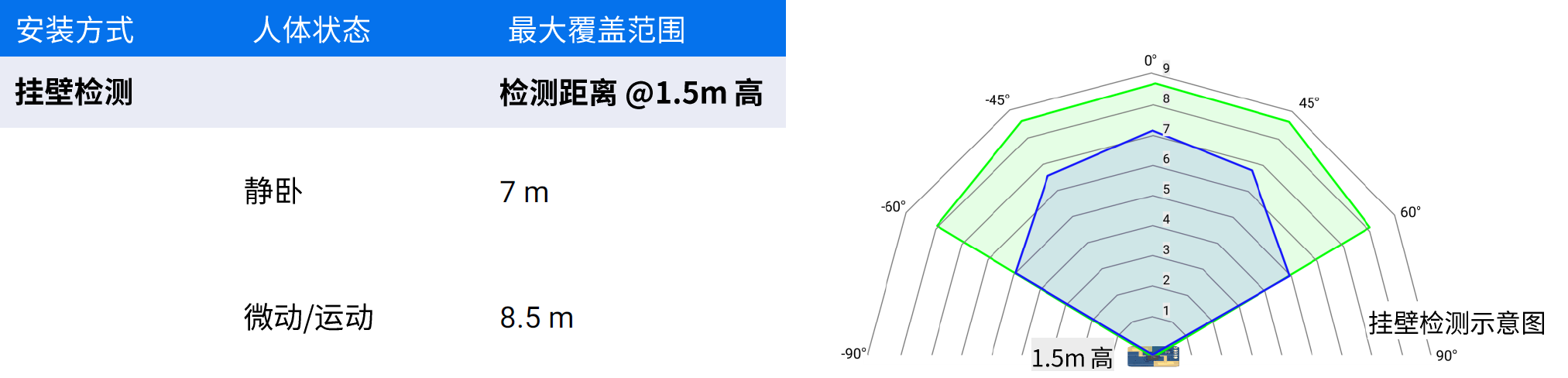

探测范围示意图
-----------------------------------------------------------------------------------------------------------------------------------------------
*探测范围受环境及测试人体影响，实际性能以应用环境中测试结果为准
配套工具

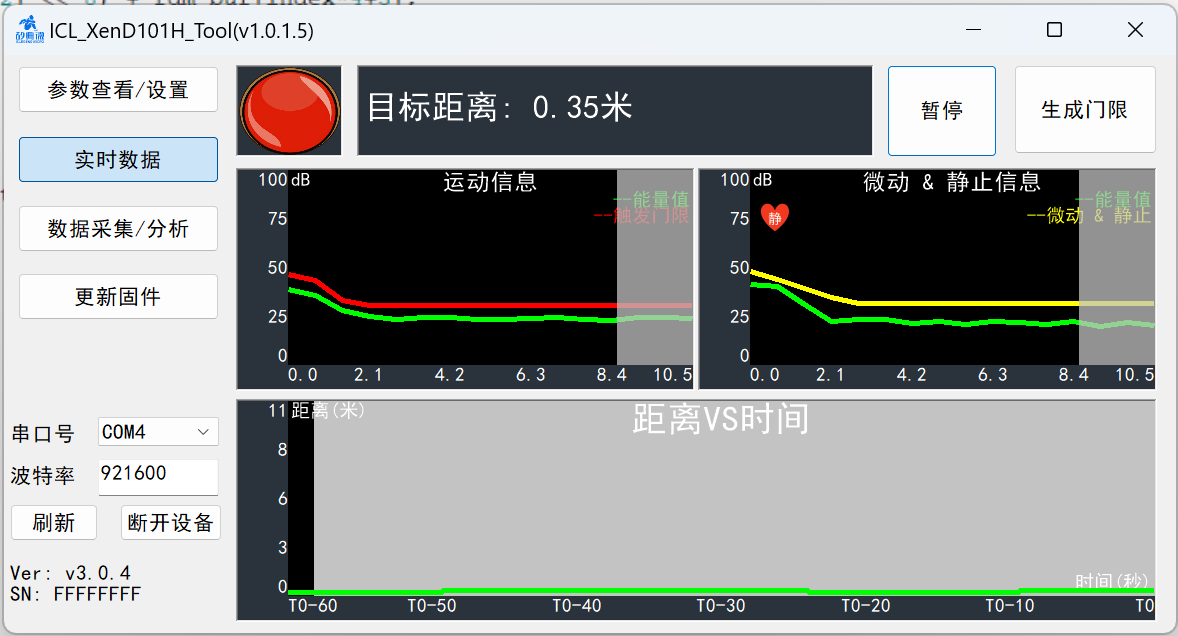

上位机演示界面示意图
适配丰富的应用场景
