概述

ICL111A (AiP 1T1R)

ICL111A是独具优势的24GHz单发单收毫米波AIP传感器芯片,独特专利保护的小型化AIP天线设计,具备μA级超低功耗。芯片完整集成了毫米波传感器的天线、射频收发机和信号处理系统。外围元器件更少,模组尺寸更小,开发生产更便利,环境适配性更强。



产品特征

超小尺寸:支持6 mm窄边框,可集成于各种紧凑空间

便捷开发:无需天线开发和高频板材加工,大幅缩短开发周期

无忧量产:无需毫米波模组量产经验,快速实现产品量产

超低功耗:可实现电池供电的μA级工作电流

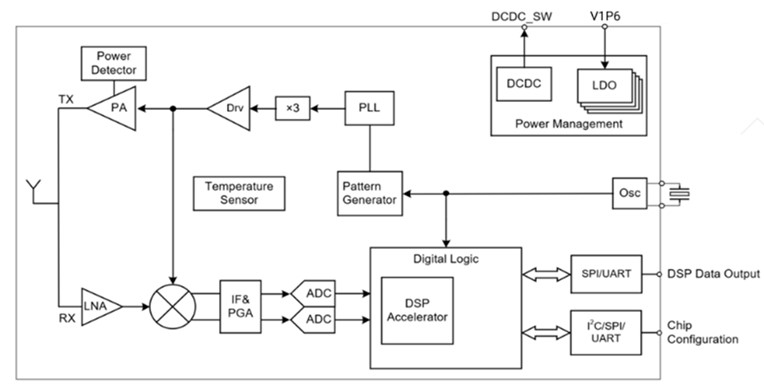

ICL111A芯片框图



适配丰富的应用场景

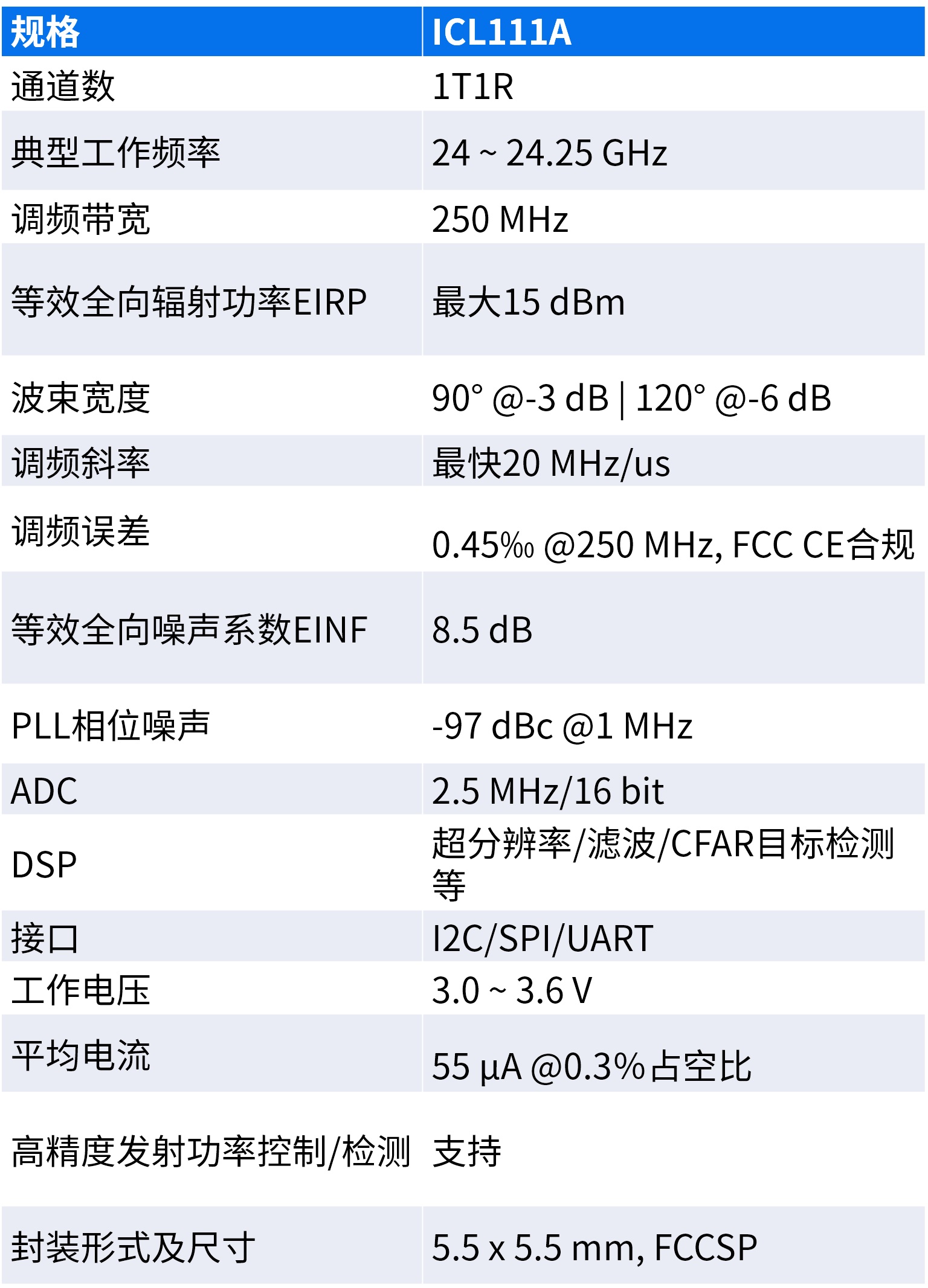

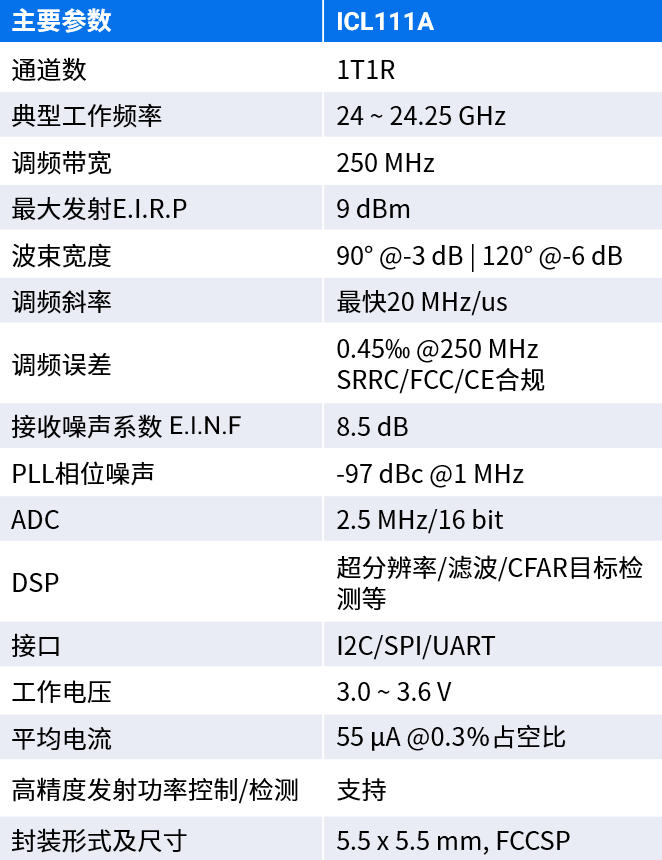

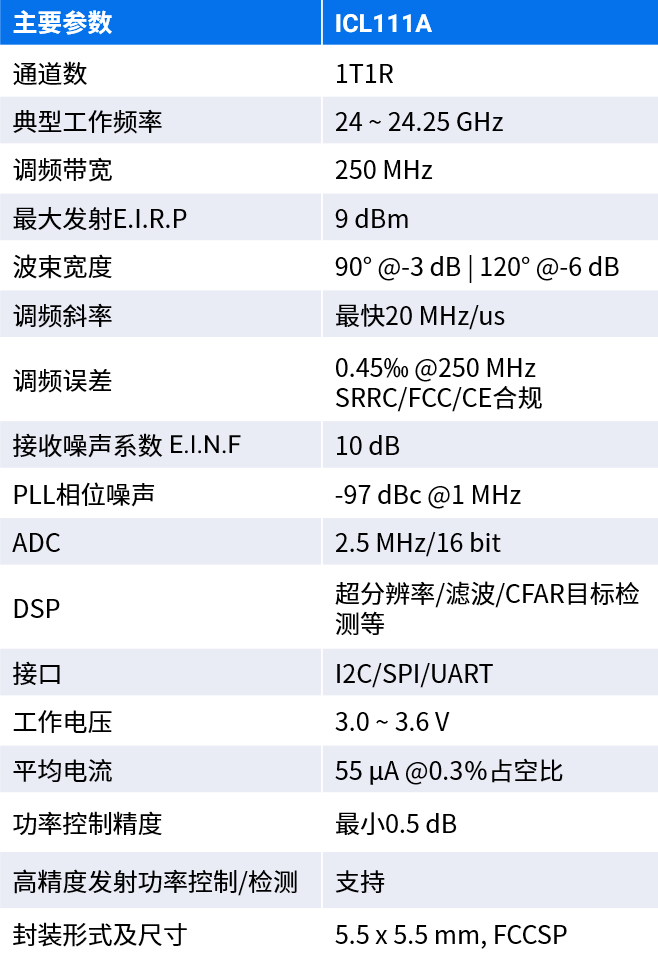

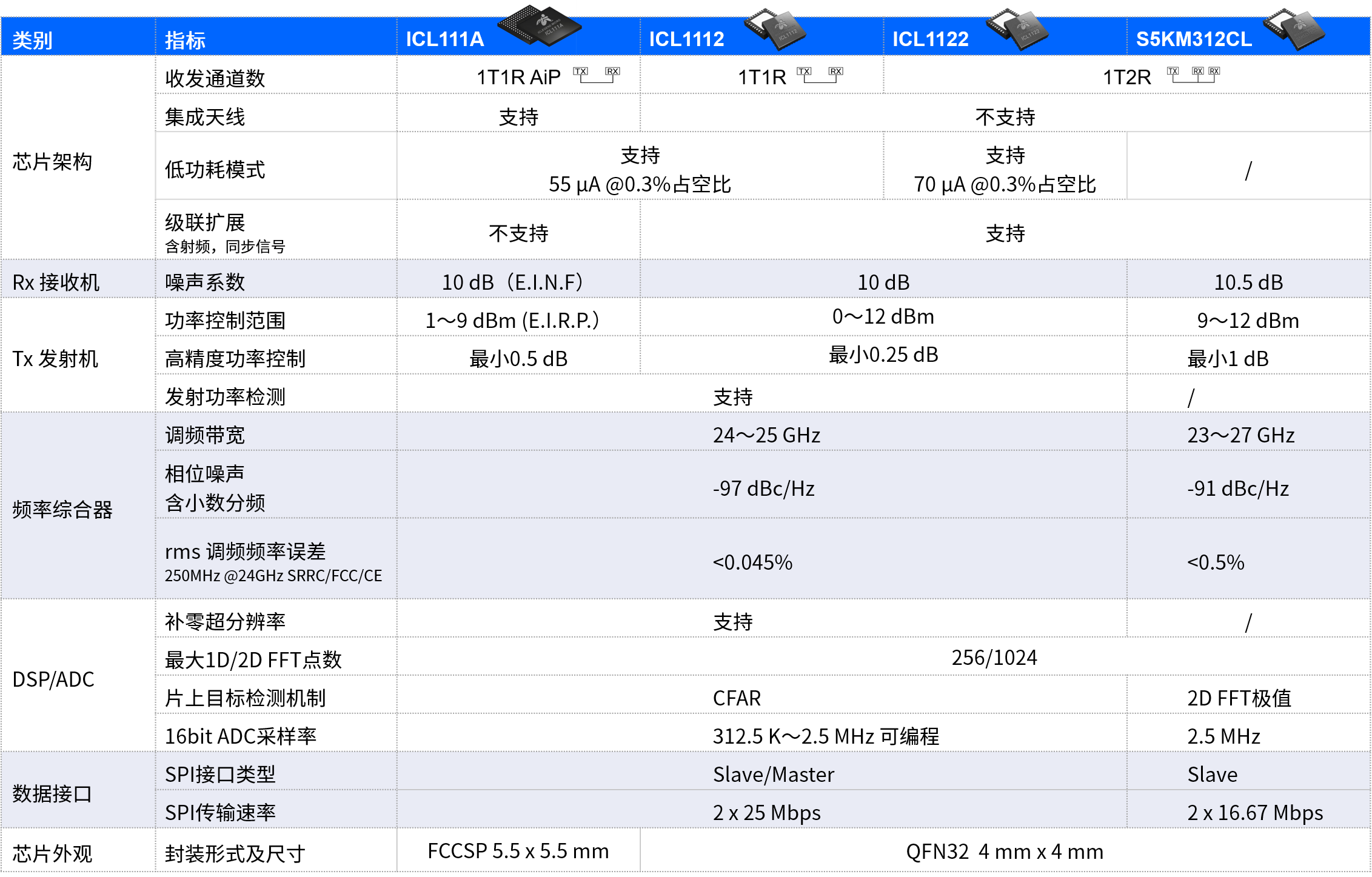

选型表

文档

标题 分类 版本 大小 发布时间 操作
矽典微产品手册2026.10
宣传手册 V1.0 10.6 MB 20261102 文档
数据概要_ICL111A
芯片概要规格书 Rev.0.3 151.9 KB 20250903 文档
DS10009DN_ICL111A
芯片规格书 Rev.1.0 1.3 MB 20251111 样品
AN10009N_芯片温度检测模块使用说明
应用笔记 Rev.1.3 863.4 KB 20260319 样品
AN10038N_芯片ADC饱和检测功能说明
应用笔记 Rev.1.2 542.2 KB 20251218 样品
AN10041N_ICL111A载板硬件设计指南
应用笔记 Rev.1.0 1.2 MB 20260319 样品
