EVBKS5 | 配备高频带天线的S5KM312CL SoC评估开发板

ONELAB系列 | EVB评估板

概述

配备高频带天线的S5KM312CL SoC评估开发板

具备宽频带天线，通过FMCW收发信号，同步计算并获得目标的距离、角度、速度和运动方向信息。快速评估芯片性能，轻松开发算法，实现各类丰富应用。



特点

高集成：采用1T2R 毫米波传感器SoC

极简化：易用的软件界面，带来简洁开发平台

更全面：提供完整的芯片评估系统

灵活配置：面向测试需求提供易用的系统配置



产品规格

工作频段

23.5 ~ 27.5 GHz

扫频带宽

最大 4 GHz (可配置）

等效全向辐射功率

16 dBm (可配置）

工作电压

3.3 V 和 5 V 可选

传感器SoC

S5系列 (1T2R)

硬件尺寸

43 mm x 41 mm

探测角度

80 ° x 90 °

IAP功能

可升级



电源及接口

支持UART/USB Type-C接口数据通信

最大数据传输速率34 Mbps

支持SWD接口程序调试和烧录

支持两种电源供电方式

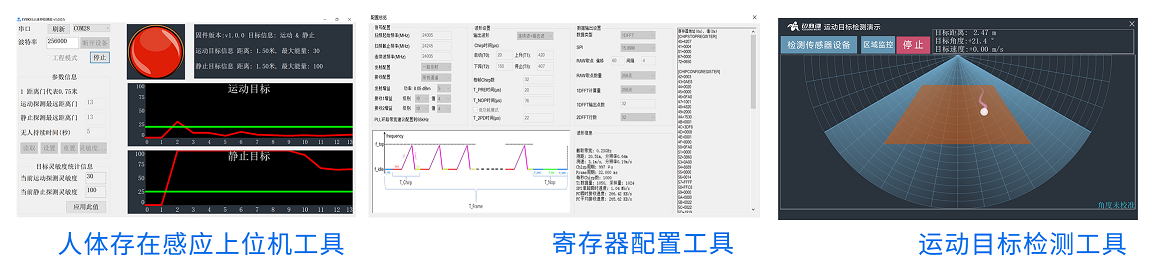

配套工具




设计资源
标题 分类 版本 大小 发布时间 操作
毫米波传感器开发工具 ONELAB开发工具 1.5.2.0 124.0 MB 20260123 查看

文档

标题 分类 版本 大小 发布时间 操作
矽典微产品手册2026.2
文档
宣传手册 V1.0 11.7 MB 20260225 文档
规格书_S5KM312CL
样品
芯片规格书 Rev.1.6 897.9 KB 20250306 样品
应用笔记_S5KM312CL硬件设计手册
样品
应用笔记 Rev.1.2 1.2 MB 20240403 样品
应用笔记_毫米波传感器天线罩设计指南
样品
应用笔记 Rev.1.1 2.1 MB 20260319 样品
应用笔记-S5KM312CL_ICL1112_ICL1122_ICL111A_CW测速雷达设计说明
样品
应用笔记 Rev.1.2 757.4 KB 20251218 样品
应用笔记_芯片温度检测模块使用说明_Rev.1.3
样品
应用笔记 Rev.1.3 863.4 KB 20260319 样品
应用笔记_多通道相位校准方法_Rev.1.2
样品
应用笔记 Rev.1.2 830.1 KB 20260319 样品
应用笔记_最大可用收发链路增益调试方法_Rev.1.1
样品
应用笔记 Rev.1.1 1.5 MB 20260319 样品
应用笔记_S5KM312CL_I2C配置应用指南_Rev.1.1
样品
应用笔记 Rev.1.1 874.1 KB 20260401 样品
用户手册_EVBKS5用户手册
样品
用户手册 Rev.1.2 3.5 MB 20260111 样品
原理图_EVBKS5
样品
原理图 Rev.1.0 82.9 KB 20220705 样品
